相關描述：
實現了堪比機械式繼電器的低導通電阻30mΩ!SOP40V產品、實現大電流2.5A開閉的MOS FET繼電器
|

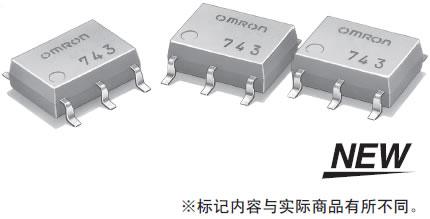

歐姆龍MOS FET繼電器型號g3vm-41hr特點如下
● 連續負載電流2.5A（C連結5A）。
● 輸入輸出間耐壓1500Vrms。
| 形狀 |
接點結構 |
端子種類 |
負載電壓(最大) * |
型號 |
最小包裝單位 |
| 每桿裝數量 |
每卷裝數量 |
| SOP6 |
1a |
表面安裝端子 |
40V |
G3VM-41HR |
75 |
- |
| G3VM-41HR(TR) |
- |
2,500 |
|
| 項目 |
符號 |
額定 |
單位 |
條件 |
| 輸入側 |
LED正向電流 |
IF |
30 |
mA |
|
| 直流正向電流降低比率 |
△IF/℃ |
-0.3 |
mA/℃ |
Ta >=25℃ |
| LED反向電流 |
VR |
5 |
V |
|
| 粘合部位溫度 |
TJ |
125 |
℃ |
|
| 輸出側 |
負載電壓(峰值AC/DC) |
VOFF |
40 |
V |
|
| 連續負載電流 |
A連接 |
Io |
2.5 |
A |
A連結：峰值AC/DC
B、C連結：DC |
| B連接 |
2.5 |
| C連接 |
5 |
| 導通電流降低比率 |
A連接 |
△Io/℃ |
-33.3 |
mA/℃ |
Ta >=25℃ |
| B連接 |
-33.3 |
| C連接 |
-66.7 |
| 脈沖導通電流 |
Iop |
7.5 |
A |
t=100ms |
| 粘合部位溫度 |
TJ |
125 |
℃ |
|
| 輸入輸出間耐壓(注1) |
VI-O |
1500 |
Vrms |
AC持續1分鐘 |
| 使用環境溫度 |
Ta |
-40～+85 |
℃ |
無結冰、無凝露 |
| 貯藏溫度 |
Tstg |
-55～+125 |
℃ |
無結冰、無凝露 |
| 焊接溫度條件 |
— |
260 |
℃ |
10s |
| |
| （注1）:測量輸入輸出間的耐壓時，分別對LED針腳、受光側針腳統一地施加電壓。 |
| |
 |
|
項目 |
符號 |
最小 |
標準 |
最大 |
單位 |
條件 |
| 輸入側 |
LED正向電壓 |
VF |
1.18 |
1.33 |
1.48 |
V |
IF=10mA |
| 反向電流 |
IR |
— |
— |
10 |
μA |
VR=5V |
| 端子間電容 |
CT |
— |
70 |
— |
pF |
V=0、f=1MHz |
| 觸發LED正向電流 |
IFT |
— |
0.4 |
3 |
mA |
IO=100mA |
| 輸出側 |
最大輸出導通電阻 |
A連接 |
RON |
— |
0.03 |
0.06 |
Ω |
IF=5mA、IO=2A、t＜1s |
| B連接 |
— |
0.015 |
0.03 |
Ω |
IF=5mA、IO=2A、t＜1s |
| C連接 |
— |
0.008 |
— |
Ω |
IF=5mA、IO=2A、t＜1s |
| 開路時漏電流 |
ILEAK |
— |
— |
10 |
nA |
VOFF=40V |
| 輸入輸出間電容 |
CI-O |
— |
0.8 |
— |
pF |
f=1MHz、VS=0V |
| 輸入輸出間電容絕緣電阻 |
RI-O |
1000 |
— |
— |
MΩ |
VI-O=500VDC、ROH<=60% |
| 動作時間 |
tON |
— |
1.0 |
5.0 |
ms |
IF=10mA、RL=200Ω、VDD=20V（注2） |
| 復位時間 |
tOFF |
— |
0.15 |
1.0 |
ms |
| |
| （注2）: 動作· 復位時間 |
| |
 |
| 推薦動作條件 |
| |
| 為了保證繼電器的正確動作和復位，請在以下條件下使用。 |
| 項目 |
符號 |
最小 |
標準 |
最大 |
單位 |
| 負載電壓(峰值AC/DC) |
VDD |
— |
- |
40 |
V |
| 動作LED正向電流 |
IF |
5 |
7.5 |
20 |
mA |
| 連續負載電流(峰值AC/DC) |
Io |
- |
- |
2 |
A |
| 動作溫度 |
Ta |
-20 |
- |
65 |
℃ |
